Заполнители бетона - крупность для марок

Бетонная смесь представляет собой сложную многокомпонентную систему, где каждый ингредиент отвечает за определенные эксплуатационные свойства готового монолита. Одним из ключевых элементов этой структуры являются заполнители бетона — сыпучие минеральные или искусственные материалы различной дисперсности, которые занимают большую часть объема искусственного камня. Вопреки распространенному мнению, цемент и вода выполняют лишь связующую функцию, в то время как жесткий пространственный каркас формируется именно за счет твердых включений.

Применение данных компонентов преследует несколько фундаментальных строительно-технических целей:

Минимизация усадочных деформаций. Чистый цементный камень при затвердевании подвержен сильной усадке, что неизбежно приводит к образованию внутренних напряжений и поверхностных трещин. Внедрение прочных каменных зерен стабилизирует линейные размеры конструкции.
Экономическая целесообразность. Цементный клинкер является наиболее дорогостоящим ингредиентом смеси. Замена значительной части объема недорогими природными или вторичными материалами существенно снижает себестоимость кубического метра готового раствора без потери прочности.
Формирование прочностного каркаса. В зависимости от целевого назначения монолита, жесткие включения принимают на себя основные сжимающие и скалывающие нагрузки, предотвращая пластические деформации сооружения под воздействием внешних факторов.

Классификация

Для стандартизации строительных процессов и обеспечения прогнозируемого поведения бетонных элементов в различных эксплуатационных условиях разработана строгая система категоризации всех используемых сыпучих компонентов.

Размер зерен

Дискретность и геометрические параметры составляющих элементов определяют подвижность растворной смеси. По геометрическому признаку все материалы разделяют на две базовые группы.

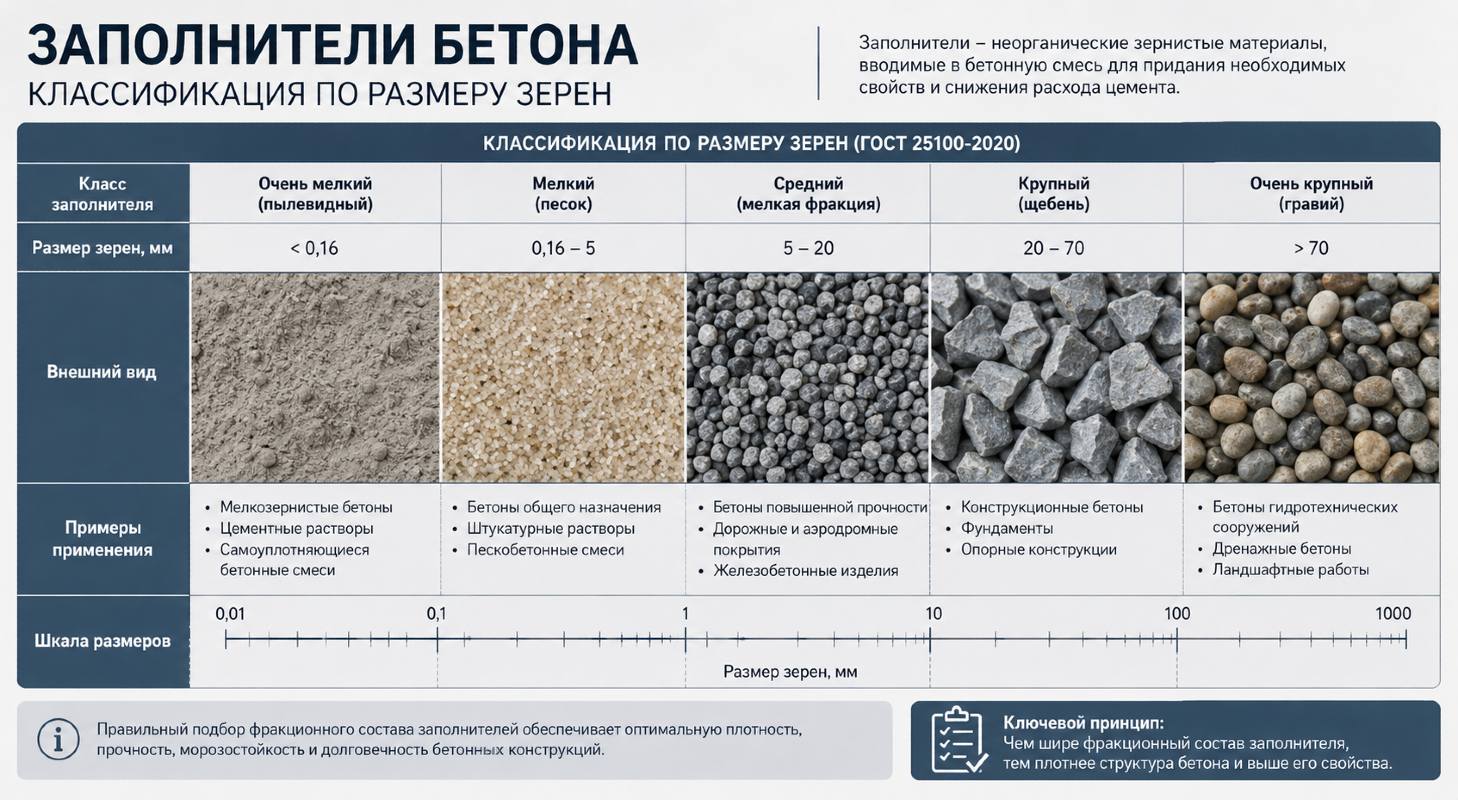

Заполнители бетона - классификация по размеру зерен

Мелкие

К данной категории традиционно относят сыпучие материалы с размером отдельных частиц, не превышающим 5 мм. В подавляющем большинстве случаев в качестве мелкодисперсного компонента выступают различные виды природного, дробленого или отсеянного песка. Их задача — заполнить пустоты между крупными фрагментами, снижая пористость камня и расход связующего теста.

Классификация по модулю крупности

Модуль крупности ($M_к$) является безразмерной величиной, определяемой по результатам ситового анализа. Он жестко регламентирует область применения конкретной песчаной массы в строительной индустрии.

Вид	Модуль крупности (Mк)
Очень крупный	Более 3,5
Крупный	От 3,0 до 3,5
Средний	От 2,0 до 3,0
Мелкий	От 1,5 до 2,0
Очень мелкий	От 1,0 до 1,5
Тонкий	От 0,7 до 1,0

Крупные

В эту группу входят материалы, фракционный размер зерен которых превышает 5 мм. Верхняя граница может достигать 70–120 мм в зависимости от специфики возводимого объекта. Типичными представителями являются гравий, гранитный, известняковый или доломитовый щебень, а также шлаковые конгломераты.

Происхождение

Происхождение сырьевой базы напрямую определяет физико-механические параметры, шероховатость поверхности и химическую инертность твердых включений по отношению к цементному раствору.

Природные

Получают путем механической переработки, рассева или прямой добычи естественных горных пород. К ним относятся речной и карьерный песок, гравийные смеси, а также фракционированный щебень, полученный методом дробления гранита, сиенита, габбро или плотных известняков. Отличаются стабильностью свойств и высокими показателями механической прочности.

Искусственные

Создаются целенаправленно на промышленных предприятиях с использованием термической, химической или механической модификации минерального сырья. Яркими примерами служат керамзит, аглопорит, перлит, вермикулит, а также шунгизит. Главная цель их производства — получение ультралегких, энергоэффективных или жаростойких бетонов с заданными параметрами теплопроводности.

Вторичные

Продукт рециклинга строительных отходов, получаемый путем измельчения демонтированных железобетонных конструкций, кирпичного боя, асфальтобетона или отходов металлургического производства. Применение вторичного сырья обусловлено требованиями экологической безопасности и стремлением к снижению издержек при возведении объектов с невысокими требованиями к несущей способности.

Плотность и структура

Внутреннее строение каменного материала напрямую влияет на среднюю плотность, прочностные характеристики и теплоизоляционные свойства итогового строительного элемента.

Плотные (тяжелые)

Имеют сплошное строение с минимальной внутренней пористостью (объем пор обычно не превышает 10%). Плотность зерен составляет более 2000 $кг/м^3$. В эту категорию входит традиционный скальный щебень, используемый для создания несущих каркасов, фундаментов и автодорожных покрытий, где необходим бетон тяжелый, крупность заполнителя в котором играет определяющую роль для достижения проектной жесткости.

Пористые (легкие)

Характеризуются развитой системой внутренних закрытых или открытых пустот, из-за чего плотность куска падает ниже отметки в 1200–2000 $кг/м^3$. Позволяют снизить общую массу зданий, уменьшить нагрузку на фундаментное основание и улучшить показатели термического сопротивления ограждающих конструкций.

Специальные

Материалы с уникальными физико-химическими свойствами. Сюда включают барит, магнетит, лимонит, а также чугунную дробь или свинцовую стружку. Они незаменимы при создании сверхтяжелых защитных экранов на объектах атомной энергетики, в научно-исследовательских лабораториях с рентгеновским оборудованием и медицинских центрах для удержания ионизирующего излучения.

Таблица крупности заполнителя бетона популярных марок

Ниже представлена унифицированная инженерная сетка, позволяющая сопоставить марочную прочность смеси, ее проектный класс, оптимальные размерные параметры каменной фракции и стандартный спектр строительного применения.

Марка бетона	Класс бетона	Рекомендуемая фракция щебня	Типичное применение
М100	В7,5	5–20 мм, 20–40 мм	Подготовительные работы, дорожные подстилающие слои, фиксация поребриков.
М150	В12,5	5–20 мм, 10–20 мм	Бетонирование пешеходных дорожек, заливка черновых полов по грунту.
М200	В15	5–20 мм, 20–40 мм	Ленточные фундаменты малоэтажных домов, отмостки, стяжки, подпорные стенки.
М250	В20	10–20 мм, 20–40 мм	Монолитные фундаментные плиты, малонагруженные плиты перекрытий, заборы.
М300	В22,5	5–20 мм, 20–40 мм	Лестничные марши, подпорные конструкции, тротуарные плиты, балки.
М350	В25	5–20 мм, 10–20 мм	Чаши бассейнов, монолитные стены высотных зданий, колонны, ригели.
М400	В30	5–20 мм	Мостовые опоры, банковские хранилища, гидротехнические сооружения.
М450	В35	5–15 мм, 5–20 мм	Тоннели метрополитена, взлетно-посадочные полосы, плотины, спецобъекты.
М500	В40	5–20 мм	Сверхпрочные конструкции специального назначения, пилоны небоскребов.

При анализе малонагруженных конструкций важно учитывать, что бетон в7,5 крупность заполнителя требует подбирать сбалансированно: использование чрезмерно крупного камня в тонких слоях тощего раствора может спровоцировать расслоение смеси.

Схожие правила действуют и для других начальных марок, где применяется бетон м100, крупность заполнителя в котором должна соответствовать толщине заливаемого подготовительного слоя. Если рассматривать смежные классы, то бетон в7 5 м100 крупность заполнителя ориентирует технологов на фракции до 40 мм для минимизации расхода цементного теста при масштабной подсыпке.

Для более прочных конструкций гражданского назначения, таких как межэтажные перекрытия, оптимально подходит бетон класс в15 крупность заполнителя, для которого подбирается с учетом густоты армирования конструкции.

В частном домостроении на этот класс приходится наибольший объем заливки, где бетон м200 крупность заполнителя чаще всего ограничивают средними параметрами для удобства подачи бетононасосом. Если же перед инженерами стоит задача обустройства монолитных колонн или резервуаров с повышенными требованиями к водонепроницаемости, то выбирается крупность заполнителя бетона в25, где применение очищенного гранитного фракционированного сырья жестко контролируется.

Наиболее распространенные фракции щебня

Гранулометрический состав крупного сырья определяет технологические нюансы заливки, плотность укладки смеси в опалубку и способность раствора проникать сквозь густую арматурную сетку.

Фракция	Где применяется
0–5 мм (отсев)	Производство тротуарной плитки, ландшафтный дизайн, декоративная отделка, посыпка дорог.
5–10 мм	Изготовление тонкостенных железобетонных изделий, высокопрочных наливных полов.
5–20 мм	Самая востребованная фракция: фундаменты, монолитные стены, плиты перекрытий, мосты.
20–40 мм	Обустройство дренажных систем, строительство автодорог, заливка массивных фундаментов.
40–70 мм	Строительство железнодорожных насыпей, крупных промышленных объектов, бутование дорожного полотна.
70–120 мм (бут)	Возведение габионов, ландшафтная архитектура, закладка фундаментов массивных гидротехнических узлов.

Как выбрать размер заполнителя

Подбор оптимального фракционного состава — это всегда компромисс между экономией цемента, удобством укладывания смеси и конструктивными особенностями возводимого элемента. Неправильный выбор размера зерен может привести к образованию внутренних пустот, оголению арматурных стержней и, как следствие, к катастрофическому падению несущей способности монолита.

При проектировании состава смеси и выборе материалов опираются на три ключевых правила:

Соответствие геометрии конструкции. Максимальный линейный размер отдельного камня не должен превышать 1/5 от наименьшего геометрического линейного размера самой строительной конструкции (например, ширины балки или толщины фундаментной плиты).
Шаг арматурного каркаса. Наибольший диаметр фракции должен быть как минимум на 1/3 меньше, чем чистое расстояние между соседними параллельными стержнями рабочей арматуры. В противном случае крупные камни заклинят между металлическими прутьями, образовав непролитые пустоты.
Толщина защитного слоя. Крупность зерен должна быть меньше толщины защитного слоя бетона (расстояния от наружной грани до металлической арматуры), чтобы предотвратить локальное выкрашивание камня и последующую коррозию металла.

Для большинства стандартных фундаментов и плит перекрытий в промышленно-гражданском секторе оптимальной признана крупность заполнителя бетона 20 мм, поскольку данный габарит обеспечивает идеальный баланс между плотностью укладки и беспрепятственным прохождением раствора сквозь металлическую сетку каркаса. В случаях, когда заливаются средненагруженные площадки или элементы благоустройства, выбирается крупность заполнителя бетона в15, что позволяет эффективно сочетать экономические показатели состава с его прочностными критериями.

Требования к качеству заполнителей для бетона

Минеральное сырье, поступающее на бетоносмесительные узлы, подвергается жесткому входному контролю. Наличие посторонних примесей способно радикально изменить химические процессы гидратации цемента и снизить марку готового изделия.

Чистота от глинистых и пылевидных фракций. Пыль и глина обволакивают поверхность щебня или песка, препятствуя адгезии цементного камня к каменному ядру. Допустимый предел содержания глины в щебне для высокопрочных смесей составляет не более 1–2% по массе.
Лещадность щебня. Данный параметр определяет процентное содержание зерен пластинчатой формы. Чем выше лещадность, тем больше пустот образуется в смеси, что влечет за собой перерасход цементного раствора и падение прочности на изгиб. Для ответственных конструкций применяют кубовидный щебень с лещадностью менее 10–15%.
Механическая прочность (дробимость). Марка щебня по дробимости должна превосходить проектную марку самого бетона примерно в 1,5–2 раза. Это необходимо для того, чтобы при пиковых нагрузках разрушение конструкции не происходило по телу самого заполнителя.
Морозостойкость и радиационная безопасность. Камень должен выдерживать многократное циклическое замораживание и оттаивание в водонасыщенном состоянии (марки от F100 до F400).

Как влияет заполнитель на качество бетона

Внутренняя структура искусственного камня во многом копирует свойства используемой каменистой основы. Правильное распределение фракций формирует так называемый непрерывный гранулометрический состав, где мелкие песчинки плотно заполняют пустоты между средними камнями, а те, в свою очередь, заполняют пространство между самыми крупными ядрами.

Влияние на прочность. Шероховатая, рваная поверхность дробленого гранитного щебня обеспечивает максимальное сцепление со связующим веществом. Гладкая, окатанная форма речного гравия уступает граниту по этому показателю, но облегчает перекачивание смеси бетононасосами.
Влияние на водонепроницаемость и пористость. Тщательно подобранный фракционный состав минимизирует количество внутренних макропор. Чем меньше межзерновое пространство, тем труднее влаге проникать вглубь застывшего монолита, что защищает внутреннюю арматуру от ржавчины.
Влияние на долговечность. Качественные плотные каменные включения химически инертны к щелочной среде твердеющего цемента. Использование пород, содержащих аморфный кремнезем (например, халцедон или опал), может запустить опасную внутреннюю щелочную коррозию, которая способна разрушить готовое сооружение через несколько лет эксплуатации.

Часто задаваемые вопросы

Раздел содержит краткие лаконичные ответы на наиболее актуальные практические вопросы, возникающие в процессе проектирования и укладки строительных смесей.

Для чего нужен заполнитель в бетоне?

Он формирует прочный внутренний скелет сооружения, минимизирует естественную усадку раствора при высыхании и существенно снижает итоговую стоимость строительного материала.

Какие функции выполняет заполнитель в бетонной смеси?

Данный компонент воспринимает на себя сжимающие механические нагрузки, сдерживает усадочные деформации, предотвращает появление трещин и снижает удельный расход дорогостоящего цемента.

Какой заполнитель считается лучшим для бетона?

Для создания ответственных высокопрочных конструкций оптимальным признан кубовидный гранитный щебень, обладающий максимальной прочностью, шероховатостью и морозостойкостью.

Чем отличается мелкий заполнитель от крупного?

Ключевое различие кроется в размере фракции: мелкие компоненты (различные пески) имеют диаметр частиц до 5 мм, тогда как крупные (гравий, щебень) превышают этот показатель.

Какой щебень лучше использовать для бетона?

Наилучшие физико-механические результаты демонстрирует гранитный щебень кубовидной формы с низким показателем лещадности и высокой маркой по дробимости (не менее М1200).

Можно ли использовать гравий вместо щебня?

Да, гравий успешно применяется в индивидуальном малоэтажном строительстве, однако из-за округлой гладкой поверхности его сцепление со связующим раствором ниже, чем у рубленого щебня.

Как выбрать заполнитель для фундамента?

Необходимо отдавать предпочтение гранитному или прочному гравийному щебню фракции 5–20 или 20–40 мм с показателем лещадности до 15% и полным отсутствием глинистых включений.

Как подобрать заполнитель для стяжки пола?

Для стандартных тонких стяжек применяется промытый речной или карьерный песок крупных фракций, а для промышленных высоконагруженных полов добавляют мелкий гранитный щебень фракции 5–10 мм.

Можно ли смешивать разные фракции щебня?

Смешивание различных фракций (например, 5–10 и 20–40 мм) возможен, так как это повышает плотность упаковки зерен и минимизирует межзерновые пустоты.

Какой щебень нельзя использовать для бетона?

Запрещено применять загрязненный глиной щебень, слабый известняк, выветренные породы, а также сырье со следами химически активных включений или завышенным радиационным фоном.

Влияет ли заполнитель на морозостойкость бетона?

Да, внутренняя пористость и водопоглощение каменного ядра напрямую определяют способность монолита сопротивляться разрушительному воздействию замерзающей воды.

Какой процент бетона занимает заполнитель?

В стандартных строительных смесях комбинация мелких и крупных твердых включений занимает от 70% до 85% от общего объема готового искусственного камня.

Источники

Баженов Ю. М. Технология бетона: Учебное пособие для строительных вузов.
Дворкин Л. И., Дворкин О. Л. Строительные материалы из отходов промышленности.
ГОСТ 26633-2015. Бетоны тяжелые и мелкозернистые. Технические условия.
ГОСТ 8267-93. Щебень и гравий из плотных горных пород для строительных работ. Технические условия.
